Parámetros de producción de nuestras placas de aluminio de nido de abeja

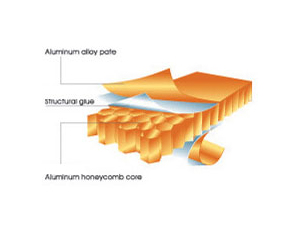

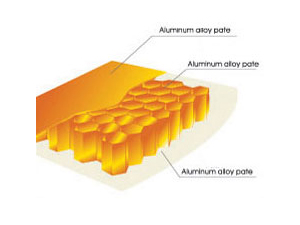

    Estas placas se componen de dos capas de aleación de aluminio con núcleo en forma de nido de abeja.
  • En primera instancia, para la producción se emplea aleación de aluminio 3003H24 de excelente calidad o aleación de manganeso de alta concentración 5052AH14, para las placas frontales. Los rangos de espesor de las placas frontales oscilan entre 0.8mm y 1.5mm, estas placas frontales deben ser recubiertas con PVDF.
  • La placa base posee un rango de espesor que oscila entre los 0.6mm y 1.0mm.

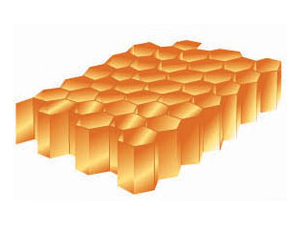

  • El núcleo se conforma por nidos de abeja en forma de hexágonos tipo 3003. El aluminio plegado del que se componen estos nidos de abeja posee un rango de espesor que oscila entre los 0.4mm y 0.6mm, y los rangos de longitud oscilan entre 5mm y 6mm.
  • El espesor total de las placas de aluminio de nido de abeja se encuentra en un rango de 10mm a 25mm.
    El material empleado en la construcción de estas placas tipo sándwich es producido bajo condiciones de altas temperaturas y presión.
Características y aplicaciones de las placas de aluminio de nido de abeja:

Las dos capas de aleación de aluminio poseen un recubrimiento de superficie. La placa frontal posee un recubrimiento KYNAR500 y la placa base se encuentra recubierta con pintura de poliéster. Las dos capas se caracterizan por su firmeza y resistencia a cambio climáticos. Otra de las características de nuestras placas dada la naturaleza del material son la ligereza, rigidez, evita paso de ruido, anti-corrosión y calor, etc.
Las placas de aluminio de nido de abeja, fueron originalmente empleadas en el campo de la aeronáutica y vuelos espaciales. Dadas las características mencionadas anteriormente, éstas placas son en la actualidad usadas en edificaciones, vehículos, y vallas publicitarias entre otros. Si está buscando placas de aluminio de bajo costo de mantenimiento, no dude en contactarnos.

Plano estructural de las placas de aluminio de nido de abeja

H: Total espesor de placa de aluminio de nido de abeja
T1: Total espesor de placa de aluminio (Placa frontal)
T2: Total espesor de placa de aluminio (Placa base)
T: Diámetro de nido de abeja

Placa de aluminio de nido de abeja
Especificaciones y propiedades mecánicas de las placas de aluminio de nido de abeja
Especificación Espesor/H (mm) Placa frontal Espesor/T1(mm) Placa base Espesor/T2(mm) Diámetro de nido de abeja T(mm) Ancho (mm) Largo (mm) Peso específico (kg/m2) Rigidez (kNm/m2) Película seccional (cg3/m)
M06 6 0.6 0.5 12-19 250-1500 600-4500 4.9 0.71 2.5
M10 10 0.8 0.7 12-19 5.3 2.49 4.5
M15 15 0.8-1.0 0.8 12-19 7.0 7.55 14
M20 20 1.0 0.8 12-19 7.4 13.90 19
M25 25 1.0 0.8 12-19 7.8 22.17 24

Nuestras placas de aluminio de nido de abeja pueden ser personalizadas.

Parámetros de desempeño de las placas de aluminio
Item ASTM Unid. 10mm 15mm 20mm
Peso kg/m2 5.4 5.6 5.75
Resistencia a tensión E8 N/mm2 806 598 455
Resistencia E8 N/mm2 531 405 279
Elongación E8 % 1.2 1.4 1.7
Rigidez a flexión C393 ×106 N. mm2 8.03 15.4 38.44
Coeficiente de elasticidad en flexión N/mm2 50000 40600 38.44
Coeficiente de elongación térmica D696 0.24 0.24 0.24
Conductividad térmica D976 ×10-6 N/℃ 0.23 0.19 0.15
Deformación por exposición a temperatura D648 ℃ 200 200 200
Firmeza de unión C297 N/mm2 12 12 12
Desviación de superficie Desviación máx.: 1mm/M
Retardante de llama No inflamable, conforme a la clasificación de materiales de construcción
Aislamiento acústico De 0dB hasta 3dB. Dependiendo del ángulo de instalación de las placas
Parámetros de desempeño del núcleo de placa
El desempeño de los núcleos de placa es esencial para el desempeño general de la placa.
Especificación de núcleo de placa mm/mm(kg/m3) Resistencia a la compresión (Mpa) Fuerza de corte longitudinal (Mpa) Resistencia lateral de corte (Mpa)
0.04/5(31) 0.66 0.53 0.30
0.04/4(39) 0.98 0.75 0.43
0.05/5(41) 1.07 0.80 0.47
0.04/3(52) 1.60 1.15 0.67
0.05/4(53) 1.65 1.18 0.69
0.05/3(68) 2.50 1.78 1.04

Jixiang Building Material Group Co. es una compañía certificada ISO9000:2000 productora y distribuidora de placas de aluminio de nido de abeja localizada en China. Dentro de nuestro principal portafolio de productos encontramos paneles de aluminio compuesto, enchapes de aluminio, bobinas de aluminio, piedras artificiales, entre otros. .
Nuestra compañía posee una línea de producción de última tecnología y emplea materia prima de excelente calidad en la manufactura de productos. Por ésta razón, la calidad de nuestros productos se encuentra altamente garantizada. Adicionalmente son protectores del medio ambiente.
Localizada en Shanghai, el puerto más grande de China, nuestra compañía posee fácil y rápido acceso a transporte vía marítima, aérea y terrestre, lo que ayuda a reducir los costos de transporte.

Perfil de Empresa: Jixiang Building Materials Group Company, es un fabricante de lámina de aluminio compuesto profesional en China. Nuestros productos principales son varios lámina de aluminio compuesto, incluso lámina de aluminio compuesto PE, lámina de aluminio compuesto PVDF, lámina de aluminio compuesto de espejo, lámina de aluminio compuesto cepillado y etc. Debido a sus resisdentes de buen tiempo, resistente de corrosión y resistente de contaminación, nuestras lámina de aluminio compuesto es utilizado extensivamente para decoración externo e interno de edificios. Otras productos de construcción como bobina de aluminio, sellantes de silicona y adhesivo multipropósito también son disponible aquí.
